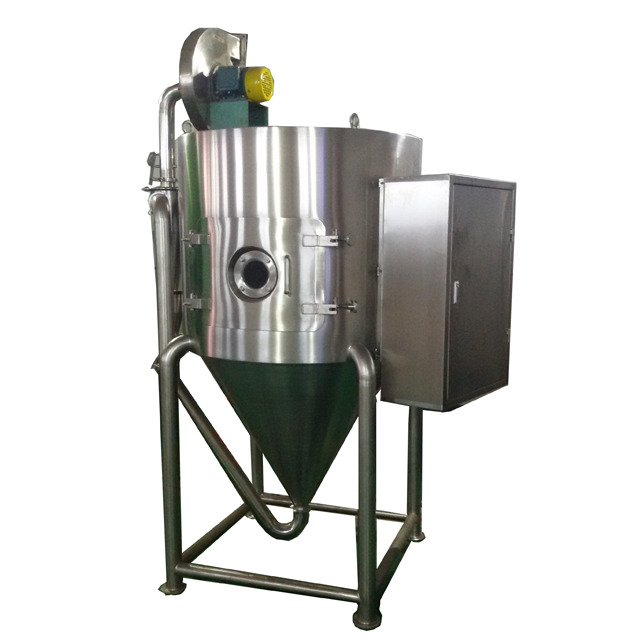

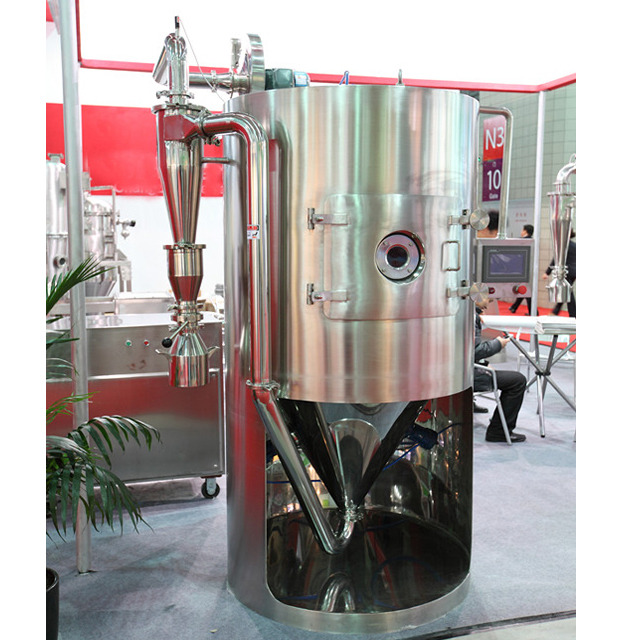

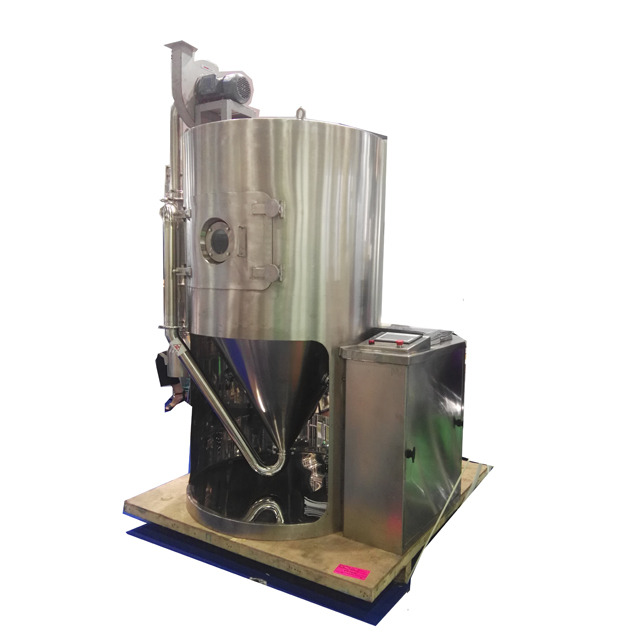

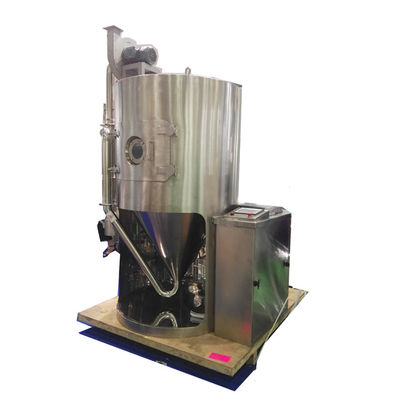

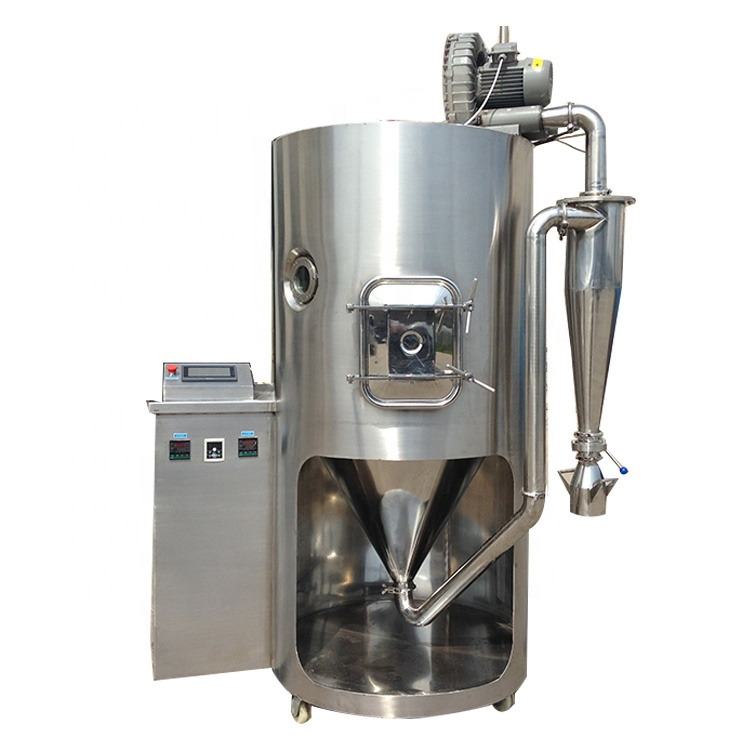

خشک کن اسپری فشار کنسانتره فولاد ضد زنگ سری LPG پردازش مواد شیمیایی
دستگاه اسپری برای خشک کردن فناوری است که به طور گسترده در شکل دادن به فناوری مایع و در صنعت خشک کردن استفاده می شود.فناوری خشک کردن برای تولید پودر جامد یا فرآورده های ذرات از مواد مایع مانند حالت های حلال، امولسیون، سوسپانسیون و خمیر قابل پمپاژ مناسب ترین است، به همین دلیل، زمانی که اندازه ذرات و توزیع محصولات نهایی، محتویات آب باقی مانده است.چگالی جرم و شکل ذرات باید با استاندارد دقیق مطابقت داشته باشد، خشک کردن اسپری یکی از مطلوب ترین فناوری ها است.
اصل کار
این دستگاه از نوع گردش باز، جریان همزمان، اتمیزه کننده از نوع گریز از مرکز و در شرایط فشار منفی نرم کار می کند.هوای محیط خشک کن توسط فیلتر پیش، میانی و با راندمان بالا تصفیه می شود و سپس توسط بخاری به هوای گرم گرم می شود.سپس هوای گرم از طریق توزیع کننده هوای گرم وارد محفظه خشک کن اسپری می شود.مواد توسط پمپ به اتمایزر منتقل می‌شوند، سپس توسط دستگاه اتمی‌گر گریز از مرکز برای قطره‌های کوچک اتمیزه می‌شوند.قطرات فورگ به طور کامل با هوای گرم تماس پیدا کرده و خشک شود.محصول پودری توسط جداکننده سیکلون جمع آوری شده و هوا تخلیه می شود.
کاربرد خشک کن های اسپری مقیاس آزمایشگاهی:
اسپری خشک کن را می توان در طیف وسیعی که نیاز به تولید نمونه پودری با جریان آزاد دارد استفاده کرد.این تکنیک مواد را در زمینه های زیر با موفقیت پردازش کرده است:
نوشیدنی ها، طعم دهنده ها و رنگ ها، شیر و فرآورده های تخم مرغ، عصاره های گیاهی و گیاهی، داروها، مواد حساس به حرارت، پلاستیک ها، پلیمرها و رزین ها، عطرها، سرامیک ها و مواد پیشرفته، صابون ها و مواد شوینده، خون، مواد رنگی، مواد غذایی، چسب ها، مواد غذایی منسوجات، استخوان، آمالگان دندان و دندان و بسیاری دیگر.
اصل کار خشک کن های اسپری مقیاس آزمایشگاهی
هوا فیلتر شده و گرم می شود، سپس به توزیع کننده در بالای خشک کن، هوای گرم مارپیچی به طور یکنواخت به اتاق خشک کن می رود.
مایع را از طریق اتومایزر گریز از مرکز با سرعت بالا در بالای برج، سپس (چرخش) به قطرات غبار بسیار ریز اسپری کنید، با هوای گرم تماس بگیرید و در مدت زمان بسیار کوتاهی در محصول نهایی خشک کنید.محصول خشک شده به طور مداوم از پایین برج خشک کن تولید می شود و سیکلون، خروجی اگزوز توسط فن تخلیه می شود.
لیست پارامترهای فنی
|
تبخیر آب |
3 تا 5 کیلوگرم در ساعت (حداکثر) |
قطر/ارتفاع برج |
1.0M/2.3M |
|
دمای کارکرد |
هوای ورودی 150 ~ 220 ℃ هوای خروجی 80 ~ 100 ℃ |
اتمی ساز LPG-5 |
سرعت چرخش:25000 دور در دقیقه قطر دیسک:50 میلی متر |
|
بخاری برقی |
12 کیلو وات |
نیروی محرکه |
1.6 کیلو وات |
لیست پیکربندی
|
خیر |
نام |
مشخصات |
تعداد |
مواد |
تذکر دهید |
|
سیستم تغذیه: |
|||||
|
1 |
پمپ تغذیه |
BT-100 |
1 مجموعه |
|
پمپ شامل |
|
2 |
لوله تغذیه |
|
1 مجموعه |
درجه بهداشتی |
|
|
3 |
مخزن مواد |
|
1 مجموعه |
SUS304 |
تهیه شده توسط کاربر |
|
سیستم گردش متوسط: |
|||||
|
1 |
فن اگزوز |
9-26 |
1 مجموعه |
SUS304 |
0.75 کیلووات |
|
2 |
شیر تنظیم هوا |
|
1 مجموعه |
SUS304 |
|
|
3 |
لوله اگزوز |
1.5 میلی متر |
1 مجموعه |
SUS304 |
|
|
4 |
لوله لوله را وصل کنید |
|
1 مجموعه |
SUS304 |
|
|
سیستم گرمایش و تصفیه هوا: |
|||||
|
1 |
فیلتر کنید |
|
1 مجموعه |
|
SUS304 |
|
2 |
بخاری برقی |
|
1 مجموعه |
فولاد ضد زنگ |
12کیلووات |
|
ماشین اصلی: |
|||||
|
1 |

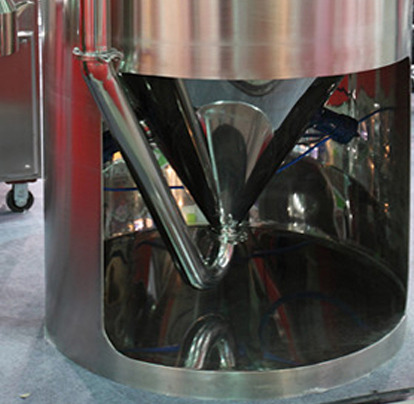

محفظه خشک کن اسپری
|
D1000H2300
|
1 مجموعه |
SUS304 |
دیوار داخلی کاملاً جوش داده شده و خط جوش آینه ای صیقلی است |
|
2 |
پیچش هوای ورودی |
|
1 مجموعه |
SUS304 |
|
|
3 |
توزیع کننده هوای گرم |
|
1 مجموعه |
SUS304 |
|
|
4 |
اتمایزر گریز از مرکز |
LPG-5
|
1 مجموعه |
SUS304 |
توسط اینورتر تنظیم می شود |
|
5 |
دستگاه نور |
100 وات |
1 مجموعه |
|
|
