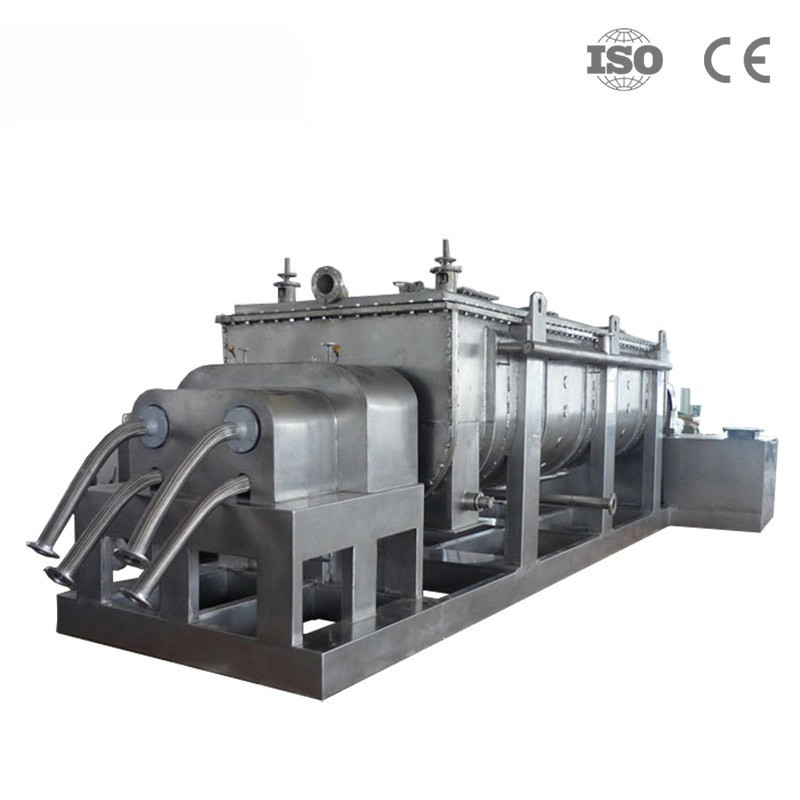

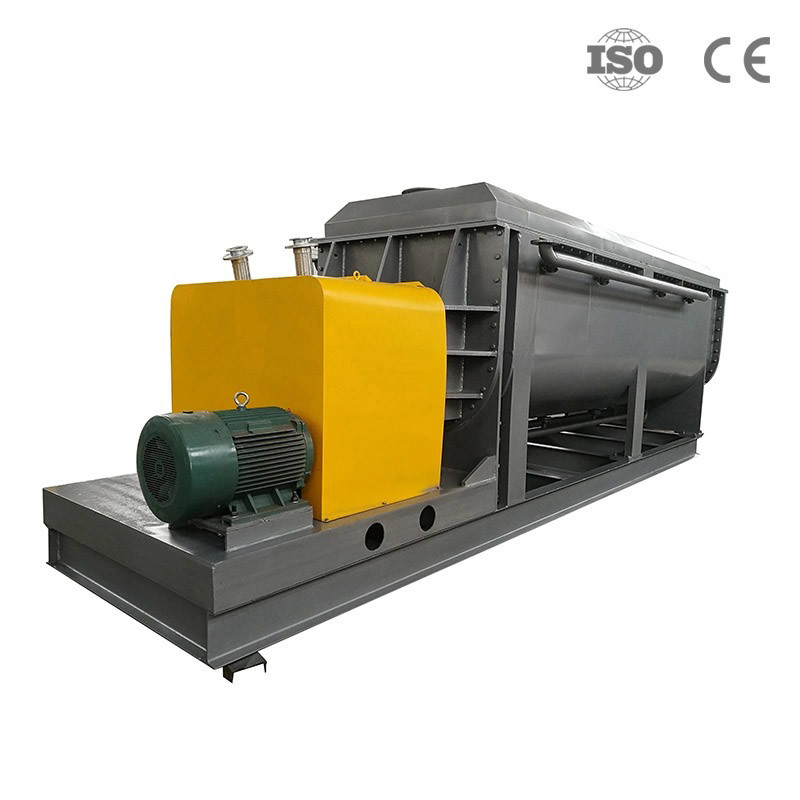

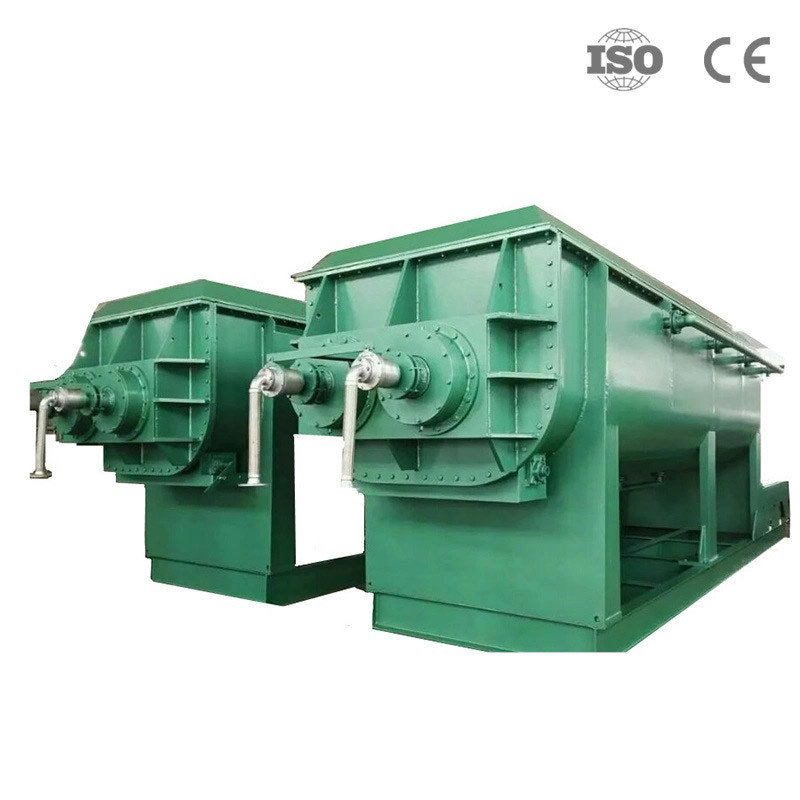

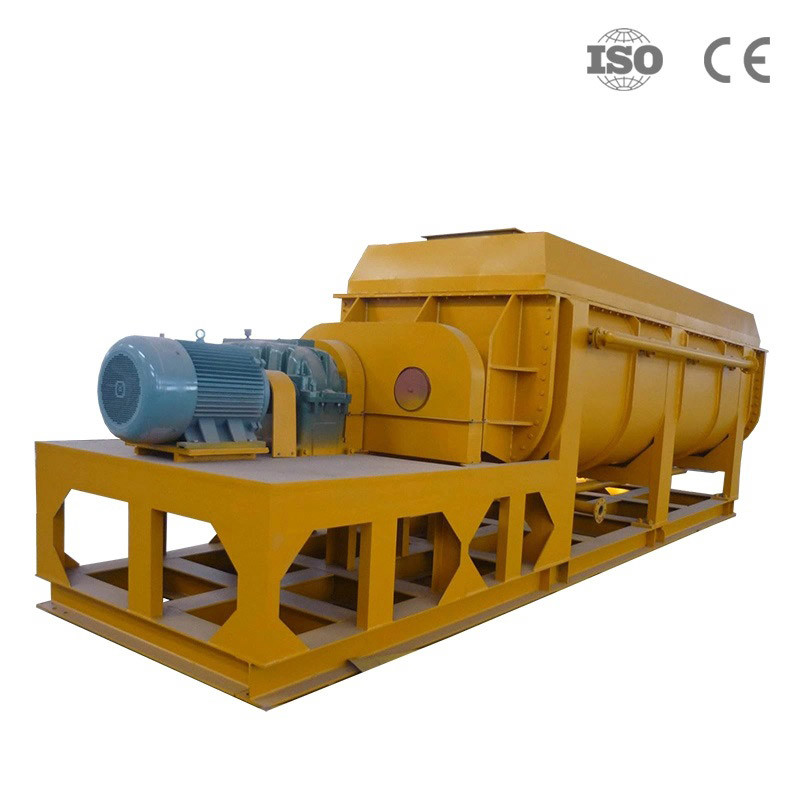

تجهیزات تصفیه فاضلاب خشک کن لجن فاضلاب خشک کن تیغه توخالی
پارو خشک کن با موفقیت در صنایع غذایی، شیمیایی، پتروشیمی، رنگ، لجن صنعتی و سایر زمینه ها استفاده شده است.تجهیزات انتقال حرارت، سرمایش، ویژگی‌های اختلاط تکمیل عملیات واحد زیر را ممکن می‌سازد: سوزاندن (دمای پایین)، خنک‌سازی، خشک کردن (بازیابی حلال)، گرم کردن (ذوب)، پاسخ و استریل کردن.
برای انجام کارهای خشک کن تیغه ای با حرارت متوسط استفاده می شود تا با احتراق در دمای پایین تکمیل شود.مانند: سولفات کلسیم دی هیدرات (Ca2SO4 · 2H2O) احتراق به سولفات کلسیم همی هیدرات (Ca2SO4 · 1/22H2O).بی کربنات سدیم (NaHCO3) به خاکستر سودای کلسینه شده (Na2HCO3) و غیره.
عبور به محیط خنک کننده، مانند آب، آب نمک، و غیره. به عنوان مثال: در صنعت خاکستر سودا استفاده می شود دستگاه پایه خنک کننده پارویی، جایگزینی دستگاه پایه خنک کننده با هوا خنک کننده قدیمی، صرفه جویی در انرژی و تجهیزات تصفیه گازهای خروجی، کاهش هزینه های عملیاتی.
در نیاز به حلال بازیافت، مواد حساس به اکسیداسیون قابل اشتعال به ویژه سازگار شده است.به طور گسترده ای در صنایع شیمیایی خوب، پتروشیمی، رنگ استفاده می شود.
فاصله محوری، دما، رطوبت، درجه یکنواختی اختلاط، ساخت دستگاه برای گرم کردن یا ذوب کردن یا برخی واکنش های مواد جامد.در صنعت کود و نشاسته اصلاح شده با موفقیت استفاده شده است.خشک کن تیغه ای می تواند برای استریل کردن مواد غذایی و فرآوری آرد استفاده شود.واحد حجم موثر منطقه گرمایش بزرگ، به زودی به دمای استریل کردن گرم می شود، از گرمایش طولانی مدت برای تغییر کیفیت مواد جلوگیری می کند.
1. معرفی و کاربرد
دستگاه خشک کن با تیغه توخالی پیوسته برای خمیر خشک یا خنک، ذرات، مواد پودری و مواد حالت دوغاب اعمال می شود.این فرآیند خشک کردن، خنک کردن، گرم کردن، استریل کردن، واکنش و احتراق را در دمای پایین انجام می دهد.تیغه های ویژه همزن و انتقال حرارت به راندمان انتقال حرارت بالا دست می یابند و عملکرد خود تمیز شوندگی را ارائه می دهند.
2. اصل کار
تیغه های توخالی شکل یا تیغه های گوه ای شکل روی شفت توخالی متمرکز شده اند.محیط گرمایش از طریق تیغه ها از شفت توخالی جریان می یابد.منطقه انتقال حرارت در حجم موثر بسیار زیاد است.
محدوده دمایی محیط گرمایش 40- تا 320 درجه سانتیگراد است.منبع گرمایش می تواند بخار، حالت مایع، مانند بخار، روغن حرارتی و غیره باشد.
گرمایش غیرمستقیم، هیچ گرمایی توسط هوا منتقل نمی شود.تمام گرما برای خشک کردن مواد به جز از بین رفتن لایه های عایق حرارتی استفاده می شود.سطح تیغه به شکل چاک دارای عملکرد خود تمیز شوندگی است.
حرکات نسبی ذرات محصول و سطح تیغه های شکل گرفته ممکن است مواد متصل به سطح تیغه ها را تمیز کند، بنابراین سطح انتقال حرارت در حین کار تمیز می شود.

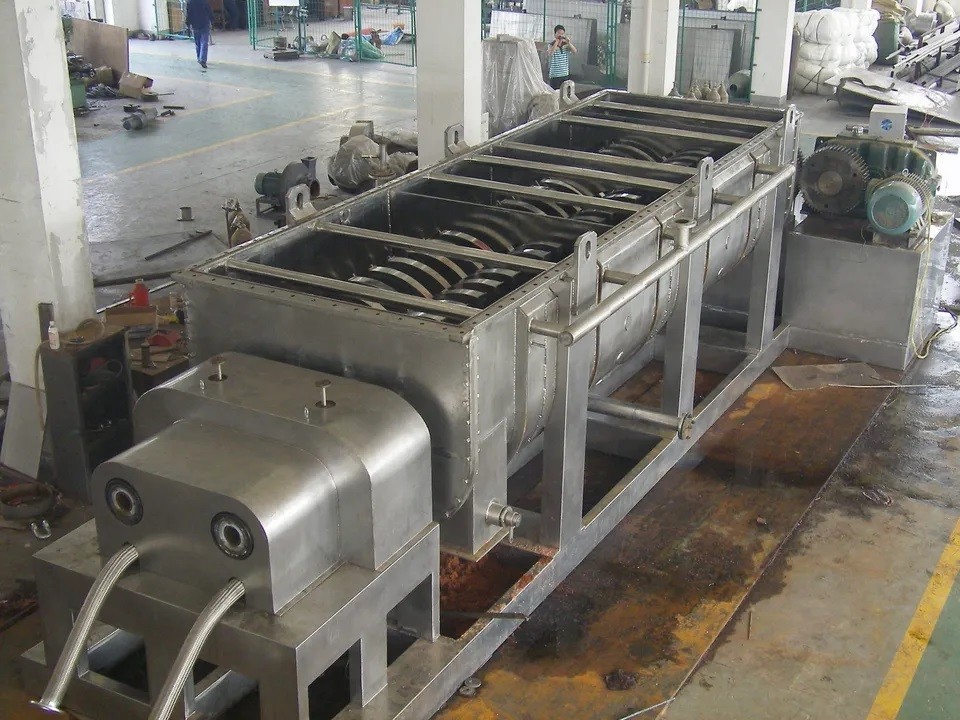

پوسته پارو خشک کن تیغه توخالی Ω شکل است.معمولاً 2 یا 4 قطعه شفت همزن توخالی در پوسته تعبیه شده است.برای جلوگیری از هرگونه نشت مواد و گرد و غبار، پوشش پایانه و پوشش بالایی با پوسته وجود دارد.رسانه انتقال حرارت از طریق رابط چرخش، پوسته ژاکت و محور همزن توخالی جریان می یابد.
محیط انتقال حرارت از طریق اتصال دوار عبور می کند، از طریق ژاکت مسکن و شفت توخالی، شفت اختلاط توخالی مطابق با نوع رسانه حرارتی دارای ساختار داخلی متفاوتی است تا از اثر انتقال حرارت بهینه اطمینان حاصل شود.
3. ویژگی ها
(1) مصرف کم انرژی: به دلیل گرمای غیرمستقیم، هیچ گرمایی توسط هوا انجام نمی شود.هیچ لایه عایق حرارتی با دیواره بیرونی خشک کن وجود ندارد.1.2 کیلوگرم بخار برای تبخیر 1 کیلوگرم آب برای خشک کردن مواد دوغاب مصرف می کند.
(2) هزینه کم سیستم تیغه خشک کن: حجم موثر واحد دارای سطح انتقال حرارت بزرگ است، بنابراین زمان پردازش کوتاه می شود، اندازه تجهیزات کوچک می شود.سطح کف و فضای ساختمان را تا حد زیادی کاهش می دهد.
(3) دست زدن به طیف گسترده ای از مواد: مواد حساس به حرارت و موادی که باید تحت دمای بالا پردازش شوند ممکن است با رسانه های حرارتی مختلف پردازش شوند.
(4) رسانه های رایج عبارتند از: بخار، روغن حرارتی، آب گرم و آب خنک کننده و غیره.
(5) عملیات مداوم یا عملیات دسته ای متناوب، به طور گسترده در بسیاری از زمینه ها استفاده می شود.
(6) آلودگی محیط زیست کمتر است: بدون هوای حامل، پودر بسیار کمی انجام می شود.تبخیر مواد حلال بسیار کوچک است، به راحتی قابل رسیدگی است.برای بازیابی موادی که ممکن است باعث آلودگی یا حلال شوند، ممکن است از گردش آب بندی استفاده شود.
(7) هزینه عملیاتی کم: ساختار. 1 ساعت در روز برای اپراتور برای عملیات عادی کافی است.سرعت هم زدن کم و ساختار معقول باعث هزینه نگهداری کم می شود.
(8) عملکرد پایدار: تیغه های گوه شکل فشرده سازی خاصی را انجام می دهند، اثر همزن را گسترش می دهند، ذرات مواد به طور کامل با سطح انتقال حرارت در بخش محوری تماس می گیرند.تفاوت دما، رطوبت و اثر اختلاط در مناطق مختلف محوری بسیار کم است، بنابراین برای اطمینان از ثبات فرآیند.
(9) سرعت کم باعث شکستن مواد دانه ای یا برش خورده نمی شود.
جزئیات
مشخصات فنی
| مورد / مدل | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| منطقه انتقال حرارت (متر2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| حجم موثر (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| محدوده چرخش (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| توان (کیلووات) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| عرض بدنه A(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| عرض کل B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| عرض بدن C(mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| طول کل D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| فاصله مواد داخل و خارج E(mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ارتفاع مرکز F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| ارتفاع کل H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| ورودی بخار N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| خروجی O (اینچ) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
این تجهیزات خشک کردن خلاء در صنایع دارویی، تغذیه، مواد غذایی، شیمیایی و سایر صنایع استفاده می شود.
بسته بندی و حمل و نقل
کارگاه تولید
سرویس
خدمات پیش فروش
ما از مشتریان دعوت می کنیم تا از شرکت ما بازدید کنند و در مورد الزامات فنی به صورت چهره به چهره ارتباط برقرار کنند.
خدمات فروش
مسئول اشکال زدایی تجهیزات با توجه به نیازهای مشتریان از داده های فنی مختلف.مهندسان ما به مشتریان ما در مورد ویژگی های تجهیزات و نکات کلیدی عملکرد آموزش می دهند تا مطمئن شوند که تجهیزات در بهترین شرایط کار می کنند.
خدمات پس از فروش
ما نصب، اشکال زدایی، نگهداری، آموزش و سایر خدمات را ارائه می دهیم.ارائه داده‌های فنی، تجهیزات، نرم‌افزار و مواد مربوط به گواهینامه GMP؛ خط تلفن خدمات پس از فروش را راه‌اندازی کنید، و کارکنان را هر ساله برای بازدید از مشتریان برای آگاهی از نیازهای بیشتر مشتری، مانند مشکلات عملکرد مشتری در فرآیند تجهیزات تولید، ترتیب دهید.
وعده کیفیت
شرکت ما قول می دهد که استانداردهای گواهینامه سیستم کیفیت ISO9001 و الزامات ممیزی GMP تجهیزات دارویی را به شدت اجرا کند، قول می دهد تجهیزات جدیدی ارائه دهیم.فناوری پیشرفته، کیفیت خوب. عملیات تجهیزات ایمن قابل اعتماد، مقرون به صرفه، نگهداری آسان.
دوره گارانتی تجهیزات یک سال است، تمام قطعات برای تجهیزات مارک شناخته شده را انتخاب می کنند. در طول گارانتی زمانی که تجهیزات از نظر کیفیت مانند خرابی و آسیب دیدگی تجهیزات مشکل دارند، شرکت برای تعمیر و نگهداری یا تعویض رایگان.
